CSTARS Scenario 2

Moderate COPD with Subsequent Bronchospasm

Description

A 62 year-old contractor developed pneumonia while working on a water purification system. He has 90- pack year history of cigarette smoking (2 packs per day x 45 years), has type II diabetes and primary hypertension managed with oral medications. He uses a rescue inhaler (albuterol) and is on a maintenance inhaled corticosteroid. His pre-deployment FEV-1 is 43% of predicted. The patient is 5'9" tall, weighs 210 lbs and has no known allergies.

Chest radiograph demonstrates left-lower lobe consolidation, haziness in the right lower lobe, flattened diaphragms and hyperinflation in the upper lung fields. Heart rate is normal sinus rhythm and occasional PVC's. Patient is sedated and not triggering ventilator.

Figure 1. Chest radiograph demonstrates left-lower lobe consolidation, haziness in the right lower lobe, flattened diaphragms and hyperinflation in the upper lung fields.

Segment Validation

Segment 1

Learning Objectives:

  • Assess baseline status
  • Recognize presence of autoPEEP (from flow waveform)
  • Suspect obstructive lung disease (high minute ventilation requirement but high SpO2 and low Pplat)

Recommended Actions:

  • None


Ventilator settings are:

Mode VT (L) PIP (cmH2O) Flow (L/min) I:E TI (s) RR (bpm) PEEP (cmH2O) FiO2
VC-CMV 0.650 NA 70 NA 0.6 14 5 0.4
Table 1. Data request validation results for Segment 1.
Property Name Validation Engine Value Percent Error Percent Change Notes
MechanicalVentilator-TidalVolume(mL) EqualTo 650 650 0.0590%   VT (measured)
InspiratoryRespiratoryResistance(cmH2O_s/L) EqualTo 24 [382] [271] 23.6 1.88%   Rinsp for moderate COPD
ExpiratoryRespiratoryResistance(cmH2O_s/L) EqualTo 36 [382] 37.0 2.87%   Rexp for moderate COPD
RespiratoryCompliance(mL/cmH2O) EqualTo 68 [230] 65.3 4.08%   C for moderate COPD
PhysiologicDeadSpaceTidalVolumeRatio EqualTo 0.49 [113] 0.477 2.59%   VD/VT for moderate COPD
ClinicalShuntFraction EqualTo 0.19 [365] 0.205 7.54%   QS/QT for moderate COPD (determined from blood gas values)


Figure 2. Vitals and ventilator monitors for Segment 1.


Table 2. Data requests for Segment 1.
Property Name Engine Value
Patient-Height(in) 69.0
Patient-IdealBodyWeight(kg) 70.7
InspiratoryRespiratoryResistance(cmH2O_s/L) 23.6
ExpiratoryRespiratoryResistance(cmH2O_s/L) 37.0
RespiratoryCompliance(mL/cmH2O) 65.3

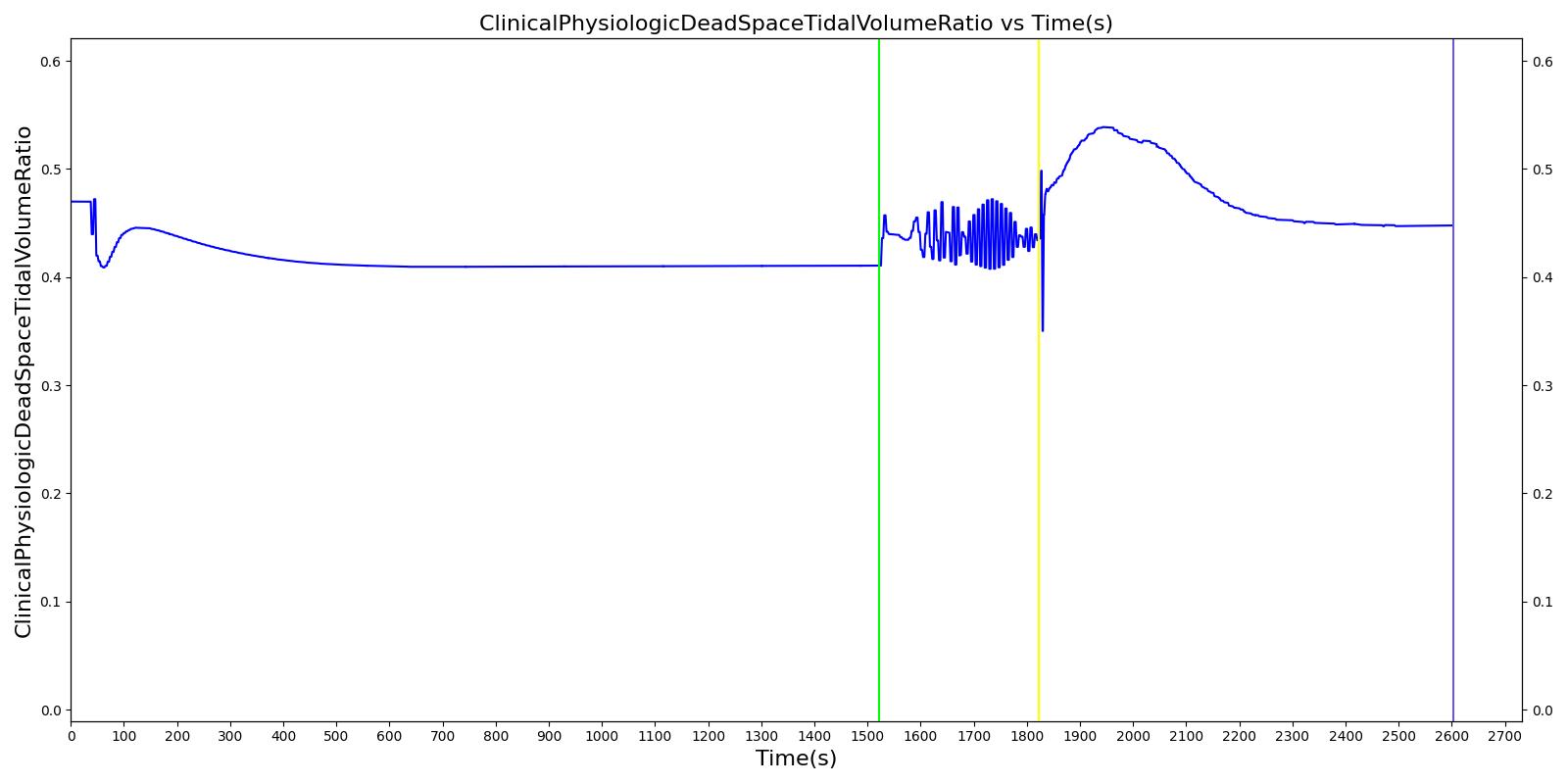

ClinicalPhysiologicDeadSpaceTidalVolumeRatio 0.411

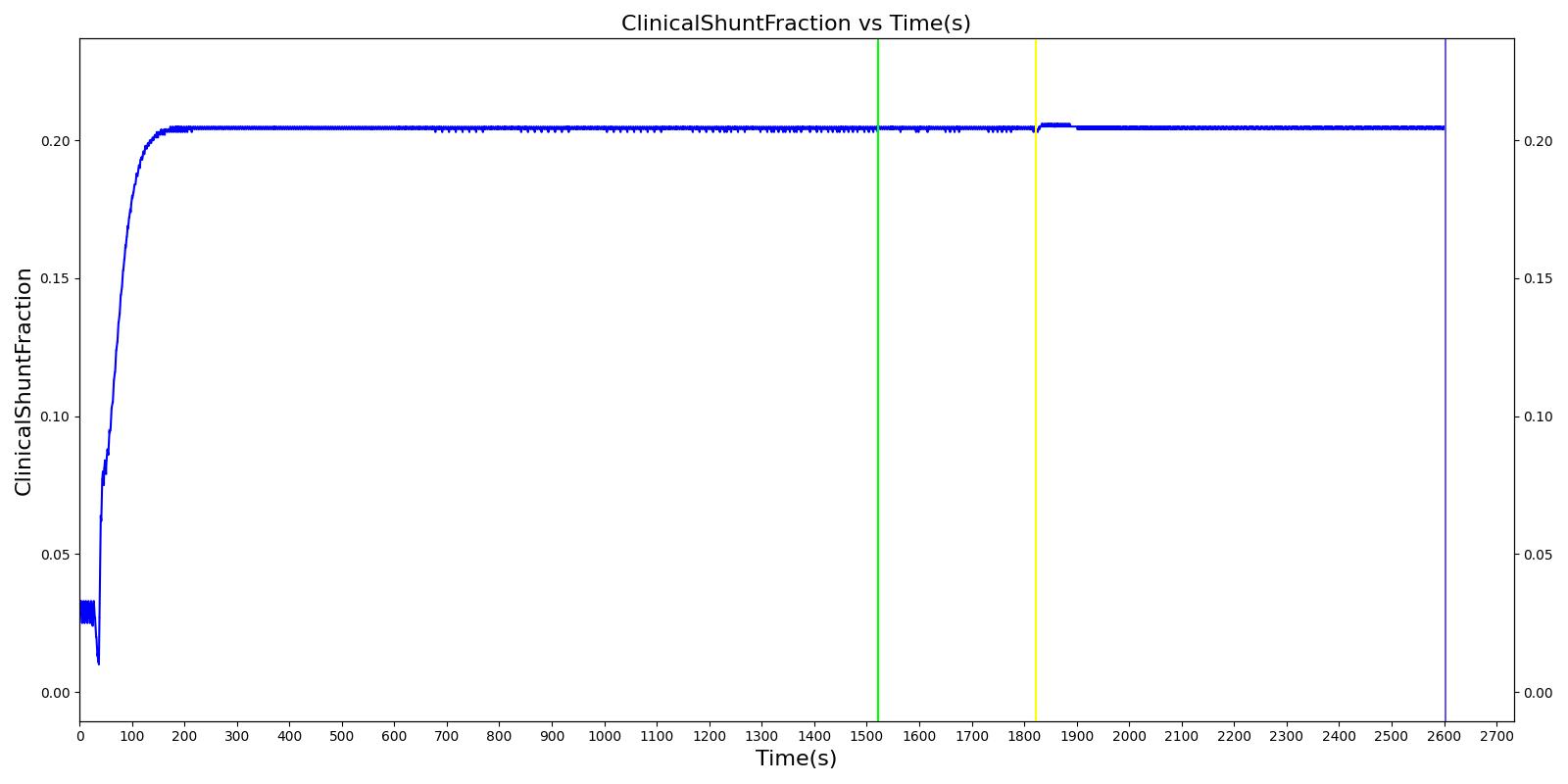

ClinicalShuntFraction 0.205
MechanicalVentilator-TidalVolume(L) 0.650
BloodPH 7.37
Aorta-Oxygen-PartialPressure(mmHg) 75.2
Aorta-CarbonDioxide-PartialPressure(mmHg) 44.7
Aorta-Bicarbonate-Molarity(mEq/L) 26.1
OxygenSaturation 0.953
HorowitzIndex(mmHg) 188
IntrinsicPositiveEndExpiratoryPressure(cmH2O) 2.73
MechanicalVentilator-RespirationRate(1/min) 14.0
MechanicalVentilator-MeanAirwayPressure(cmH2O) 9.82
MechanicalVentilator-PeakInspiratoryPressure(cmH2O) 45.0
MechanicalVentilator-PlateauPressure(cmH2O) 17.3
HeartRate(1/min) 77.9
SystolicArterialPressure(mmHg) 113
DiastolicArterialPressure(mmHg) 76.6
MechanicalVentilator-TotalPulmonaryVentilation(L/min) 9.08
MechanicalVentilator-InspiratoryResistance(cmH2O_s/L) 23.6
MechanicalVentilator-ExpiratoryResistance(cmH2O_s/L) 37.1
MechanicalVentilator-StaticRespiratoryCompliance(mL/cmH2O) 63.9
MechanicalVentilator-DynamicRespiratoryCompliance(mL/cmH2O) 16.2
MechanicalVentilator-EndTidalCarbonDioxidePressure(mmHg) 37.9
MechanicalVentilator-EndTidalOxygenPressure(mmHg) 261
MechanicalVentilator-ExpiratoryTidalVolume(L) 0.650
MechanicalVentilator-InspiratoryExpiratoryRatio 0.162
MechanicalVentilator-InspiratoryTidalVolume(L) 0.650
MechanicalVentilator-PeakExpiratoryFlow(L/s) 0.321
MechanicalVentilator-LeakFraction 0.00
MechanicalVentilator-IntrinsicPositiveEndExpiratoryPressure(cmH2O) 2.13
MechanicalVentilator-ExtrinsicPositiveEndExpiratoryPressure(cmH2O) 5.00
MechanicalVentilator-TotalPositiveEndExpiratoryPressure(cmH2O) 7.13
PhysiologicDeadSpaceTidalVolumeRatio 0.477
ShuntFraction 0.206
TotalRespiratoryModelInspiratoryResistance(cmH2O_s/L) 23.5
TotalRespiratoryModelExpiratoryResistance(cmH2O_s/L) 37.0
TotalRespiratoryModelCompliance(mL/cmH2O) 72.1
ExtrinsicPositiveEndExpiratoryPressure(cmH2O) 5.01
TotalPositiveEndExpiratoryPressure(cmH2O) 7.74
EndTidalCarbonDioxidePressure(mmHg) 39.8
PhysiologicDeadSpace(mL) 236
AlveolarArterialGradient(mmHg) 186
AlveolarDeadSpace(mL) 94.9
AnatomicDeadSpace(mL) 141
ChestWallCompliance(L/cmH2O) 0.207
FractionOfInspiredOxygen 0.400
LungCompliance(L/cmH2O) 0.0972
VentilationPerfusionRatio 2.06
HeartStrokeVolume(mL) 71.3
HeartEjectionFraction 0.526
BloodVolume(L) 6.61
MeanArterialPressure(mmHg) 95.8
PulsePressure(mmHg) 36.1
CardiacOutput(L/min) 5.55
CarbonDioxideSaturation 0.151
RespiratoryExchangeRatio 0.816
SystemicVascularResistance(mmHg_s/mL) 0.983
OxygenConsumptionRate(mL/min) 262
CarbonDioxideProductionRate(mL/min) 214
Patient-AlveoliSurfaceArea(m^2) 12.8
Patient-ExpiratoryReserveVolume(L) 0.876
Patient-FunctionalResidualCapacity(L) 1.97
Patient-InspiratoryCapacity(L) 3.13
Patient-InspiratoryReserveVolume(L) 2.59
Patient-ResidualVolume(L) 1.09
Patient-TidalVolumeBaseline(L) 0.540
Patient-TotalLungCapacity(L) 5.10
Patient-VitalCapacity(L) 4.00

Segment 2

Twenty minutes into the transport the patient is slightly agitated and is making inspiratory efforts that are not in sync with the ventilator.

Learning Objectives:

  • Recognize increased airway resistance (PIP much higher than Pplat)
  • Recognize autoPEEP (from flow waveform)
  • Recognize failed trigger efforts due to autoPEEP (examine expiratory flow waveform)

Recommended Actions:

  • Goal shifts to Comfort (improve synchrony) due to failed trigger efforts
  • Check airway patency (secretions?) suction ETT
  • Check breath sounds (wheezing?) - suspect bronchospasm and consider bronchodilator
Table 3. Data request validation results for Segment 2.
Property Name Validation Engine Value Percent Error Percent Change Notes
MechanicalVentilator-TidalVolume(mL) EqualTo 650 648 0.383%   VT (measured)
InspiratoryRespiratoryResistance(cmH2O_s/L) GreaterThan Segment1 (23.6) [305] [309] 32.5   38.2% Rinsp
ExpiratoryRespiratoryResistance(cmH2O_s/L) GreaterThan Segment1 (37.0) [305] [309] 50.6   36.4% Rexp
MechanicalVentilator-PeakInspiratoryPressure(cmH2O) GreaterThan Segment1 (45.0) [305] [309] 59.5   32.0% PIP
MechanicalVentilator-PlateauPressure(cmH2O) GreaterThan Segment1 (17.3) [305] [309] 17.5   1.13% Pplat


Figure 3. Vitals and ventilator monitors for Segment 2.


Table 4. Data requests for Segment 2.
Property Name Engine Value
Patient-Height(in) 69.0
Patient-IdealBodyWeight(kg) 70.7
InspiratoryRespiratoryResistance(cmH2O_s/L) 32.5
ExpiratoryRespiratoryResistance(cmH2O_s/L) 50.6
RespiratoryCompliance(mL/cmH2O) 69.9
ClinicalPhysiologicDeadSpaceTidalVolumeRatio 0.436
ClinicalShuntFraction 0.204
MechanicalVentilator-TidalVolume(L) 0.648
BloodPH 7.37
Aorta-Oxygen-PartialPressure(mmHg) 75.4
Aorta-CarbonDioxide-PartialPressure(mmHg) 45.0
Aorta-Bicarbonate-Molarity(mEq/L) 26.1
OxygenSaturation 0.953
HorowitzIndex(mmHg) 189
IntrinsicPositiveEndExpiratoryPressure(cmH2O) 4.11
MechanicalVentilator-RespirationRate(1/min) 14.0
MechanicalVentilator-MeanAirwayPressure(cmH2O) 11.8
MechanicalVentilator-PeakInspiratoryPressure(cmH2O) 59.5
MechanicalVentilator-PlateauPressure(cmH2O) 17.5
HeartRate(1/min) 77.4
SystolicArterialPressure(mmHg) 112
DiastolicArterialPressure(mmHg) 75.5
MechanicalVentilator-TotalPulmonaryVentilation(L/min) 9.04
MechanicalVentilator-InspiratoryResistance(cmH2O_s/L) 32.6
MechanicalVentilator-ExpiratoryResistance(cmH2O_s/L) 50.5
MechanicalVentilator-StaticRespiratoryCompliance(mL/cmH2O) 70.0
MechanicalVentilator-DynamicRespiratoryCompliance(mL/cmH2O) 11.9
MechanicalVentilator-EndTidalCarbonDioxidePressure(mmHg) 38.9
MechanicalVentilator-EndTidalOxygenPressure(mmHg) 260
MechanicalVentilator-ExpiratoryTidalVolume(L) 0.681
MechanicalVentilator-InspiratoryExpiratoryRatio 0.162
MechanicalVentilator-InspiratoryTidalVolume(L) 0.648
MechanicalVentilator-PeakExpiratoryFlow(L/s) 0.313
MechanicalVentilator-LeakFraction 0.00
MechanicalVentilator-IntrinsicPositiveEndExpiratoryPressure(cmH2O) 3.25
MechanicalVentilator-ExtrinsicPositiveEndExpiratoryPressure(cmH2O) 5.00
MechanicalVentilator-TotalPositiveEndExpiratoryPressure(cmH2O) 8.25
PhysiologicDeadSpaceTidalVolumeRatio 0.477
ShuntFraction 0.203
TotalRespiratoryModelInspiratoryResistance(cmH2O_s/L) 32.5
TotalRespiratoryModelExpiratoryResistance(cmH2O_s/L) 50.5
TotalRespiratoryModelCompliance(mL/cmH2O) 73.4
ExtrinsicPositiveEndExpiratoryPressure(cmH2O) 5.01
TotalPositiveEndExpiratoryPressure(cmH2O) 9.11
EndTidalCarbonDioxidePressure(mmHg) 40.9
PhysiologicDeadSpace(mL) 236
AlveolarArterialGradient(mmHg) 183
AlveolarDeadSpace(mL) 94.9
AnatomicDeadSpace(mL) 141
ChestWallCompliance(L/cmH2O) 0.254
FractionOfInspiredOxygen 0.400
LungCompliance(L/cmH2O) 0.0971
VentilationPerfusionRatio 2.13
HeartStrokeVolume(mL) 72.5
HeartEjectionFraction 0.532
BloodVolume(L) 6.62
MeanArterialPressure(mmHg) 95.0
PulsePressure(mmHg) 36.6
CardiacOutput(L/min) 5.62
CarbonDioxideSaturation 0.165
RespiratoryExchangeRatio 0.816
SystemicVascularResistance(mmHg_s/mL) 0.964
OxygenConsumptionRate(mL/min) 261
CarbonDioxideProductionRate(mL/min) 213
Patient-AlveoliSurfaceArea(m^2) 12.8
Patient-ExpiratoryReserveVolume(L) 0.876
Patient-FunctionalResidualCapacity(L) 1.97
Patient-InspiratoryCapacity(L) 3.13
Patient-InspiratoryReserveVolume(L) 2.59
Patient-ResidualVolume(L) 1.09
Patient-TidalVolumeBaseline(L) 0.540
Patient-TotalLungCapacity(L) 5.10
Patient-VitalCapacity(L) 4.00

Segment 3

Patient suctioned and albuterol administered.

Learning Objectives:

  • Recognize that treatment reduced airway resistance (lower difference PIP - Pplat)
  • AutoPEEP reduced
  • Failed trigger efforts disappeared
  • Recognize that now discordance problem is early cycle

Recommended Actions:

  • Goal shifts to Comfort (imprive synchrony) due to cycle dyssychrony
  • Decrease FiO2
  • Consider switching mode to PC-CSV (ie Pressure Support)
Table 5. Data request validation results for Segment 3.
Property Name Validation Engine Value Percent Error Percent Change Notes
MechanicalVentilator-TidalVolume(mL) EqualTo 650 658 1.29%   VT (measured)
InspiratoryRespiratoryResistance(cmH2O_s/L) LessThan Segment2 (32.5) [305] [309] 10.1   -69.1% Rinsp
ExpiratoryRespiratoryResistance(cmH2O_s/L) LessThan Segment2 (50.6) [305] [309] 10.1   -80.1% Rexp
MechanicalVentilator-PeakInspiratoryPressure(cmH2O) LessThan Segment2 (59.5) [305] [309] 22.3   -62.5% PIP
MechanicalVentilator-PlateauPressure(cmH2O) LessThan Segment2 (17.5) [305] [309] 16.3   -6.61% Pplat


Figure 4. Vitals and ventilator monitors for Segment 3.


Table 6. Data requests for Segment 3.
Property Name Engine Value
Patient-Height(in) 69.0
Patient-IdealBodyWeight(kg) 70.7
InspiratoryRespiratoryResistance(cmH2O_s/L) 10.1
ExpiratoryRespiratoryResistance(cmH2O_s/L) 10.1
RespiratoryCompliance(mL/cmH2O) 59.0
ClinicalPhysiologicDeadSpaceTidalVolumeRatio 0.448
ClinicalShuntFraction 0.204
MechanicalVentilator-TidalVolume(L) 0.658
BloodPH 7.42
Aorta-Oxygen-PartialPressure(mmHg) 75.9
Aorta-CarbonDioxide-PartialPressure(mmHg) 39.6
Aorta-Bicarbonate-Molarity(mEq/L) 25.8
OxygenSaturation 0.959
HorowitzIndex(mmHg) 190
IntrinsicPositiveEndExpiratoryPressure(cmH2O) 0.186
MechanicalVentilator-RespirationRate(1/min) 18.1
MechanicalVentilator-MeanAirwayPressure(cmH2O) 7.34
MechanicalVentilator-PeakInspiratoryPressure(cmH2O) 22.3
MechanicalVentilator-PlateauPressure(cmH2O) 16.3
HeartRate(1/min) 93.9
SystolicArterialPressure(mmHg) 111
DiastolicArterialPressure(mmHg) 79.1
MechanicalVentilator-TotalPulmonaryVentilation(L/min) 11.9
MechanicalVentilator-InspiratoryResistance(cmH2O_s/L) 10.1
MechanicalVentilator-ExpiratoryResistance(cmH2O_s/L) 10.1
MechanicalVentilator-StaticRespiratoryCompliance(mL/cmH2O) 58.6
MechanicalVentilator-DynamicRespiratoryCompliance(mL/cmH2O) 38.1
MechanicalVentilator-EndTidalCarbonDioxidePressure(mmHg) 29.4
MechanicalVentilator-EndTidalOxygenPressure(mmHg) 272
MechanicalVentilator-ExpiratoryTidalVolume(L) 0.658
MechanicalVentilator-InspiratoryExpiratoryRatio 0.221
MechanicalVentilator-InspiratoryTidalVolume(L) 0.658
MechanicalVentilator-PeakExpiratoryFlow(L/s) 0.628
MechanicalVentilator-LeakFraction 0.000532
MechanicalVentilator-IntrinsicPositiveEndExpiratoryPressure(cmH2O) 0.111
MechanicalVentilator-ExtrinsicPositiveEndExpiratoryPressure(cmH2O) 5.00
MechanicalVentilator-TotalPositiveEndExpiratoryPressure(cmH2O) 5.11
PhysiologicDeadSpaceTidalVolumeRatio 0.477
ShuntFraction 0.204
TotalRespiratoryModelInspiratoryResistance(cmH2O_s/L) 10.1
TotalRespiratoryModelExpiratoryResistance(cmH2O_s/L) 10.1
TotalRespiratoryModelCompliance(mL/cmH2O) 71.0
ExtrinsicPositiveEndExpiratoryPressure(cmH2O) 5.00
TotalPositiveEndExpiratoryPressure(cmH2O) 5.19
EndTidalCarbonDioxidePressure(mmHg) 30.5
PhysiologicDeadSpace(mL) 236
AlveolarArterialGradient(mmHg) 194
AlveolarDeadSpace(mL) 94.9
AnatomicDeadSpace(mL) 141
ChestWallCompliance(L/cmH2O) 0.159
FractionOfInspiredOxygen 0.400
LungCompliance(L/cmH2O) 0.0972
VentilationPerfusionRatio 2.57
HeartStrokeVolume(mL) 62.0
HeartEjectionFraction 0.490
BloodVolume(L) 6.65
MeanArterialPressure(mmHg) 95.3
PulsePressure(mmHg) 31.5
CardiacOutput(L/min) 5.82
CarbonDioxideSaturation 0.0288
RespiratoryExchangeRatio 0.817
SystemicVascularResistance(mmHg_s/mL) 0.934
OxygenConsumptionRate(mL/min) 257
CarbonDioxideProductionRate(mL/min) 210
Patient-AlveoliSurfaceArea(m^2) 12.8
Patient-ExpiratoryReserveVolume(L) 0.876
Patient-FunctionalResidualCapacity(L) 1.97
Patient-InspiratoryCapacity(L) 3.13
Patient-InspiratoryReserveVolume(L) 2.59
Patient-ResidualVolume(L) 1.09
Patient-TidalVolumeBaseline(L) 0.540
Patient-TotalLungCapacity(L) 5.10
Patient-VitalCapacity(L) 4.00

Scenario Output Plots


Figure 5. Select outputs from the scenario.


Distributed under the Apache License, Version 2.0.

See accompanying NOTICE file for details.
